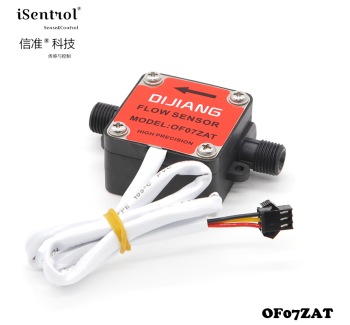

OF07ZAT椭圆齿轮油流量传感器
产品概述
OF07ZAT G1/4'' DN8 接口
高精度椭圆齿轮流量传感器，采用稳定的齿轮测量结构，适用于油、蜂蜜、牛奶等高浓度液体的流量测量。采用高强度PPS阀体，具有优异一致性和长期稳定性。支持G1/4''螺纹接口，流量范围18-300 L/h，脉冲输出信号清晰，适合PLC、控制器和计量系统。
产品特性
椭圆齿轮结构设计，脉冲输出与流量成正比，精度可达±3%
高强度PPS阀体，可稳定测量高粘度、高浓度介质
工业级安全设计，支持DC3.5-24V宽电压输入，高绝缘电阻，抗干扰性能优异
优化的内外径和螺纹长度设计，安装牢固，密封可靠，降低系统泄漏风险

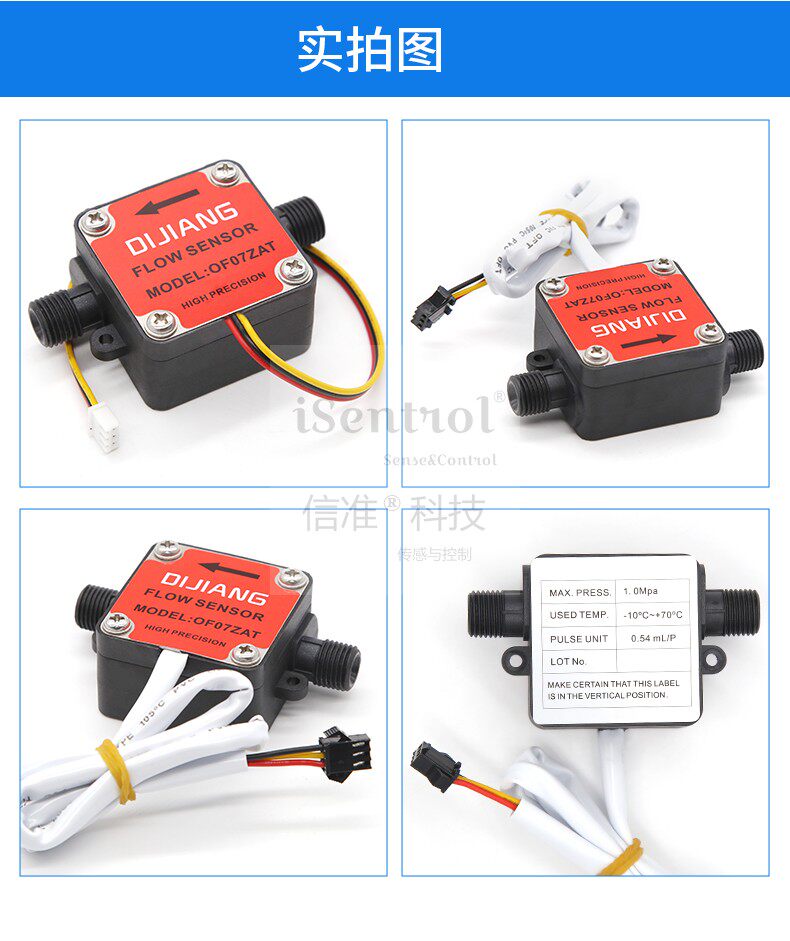

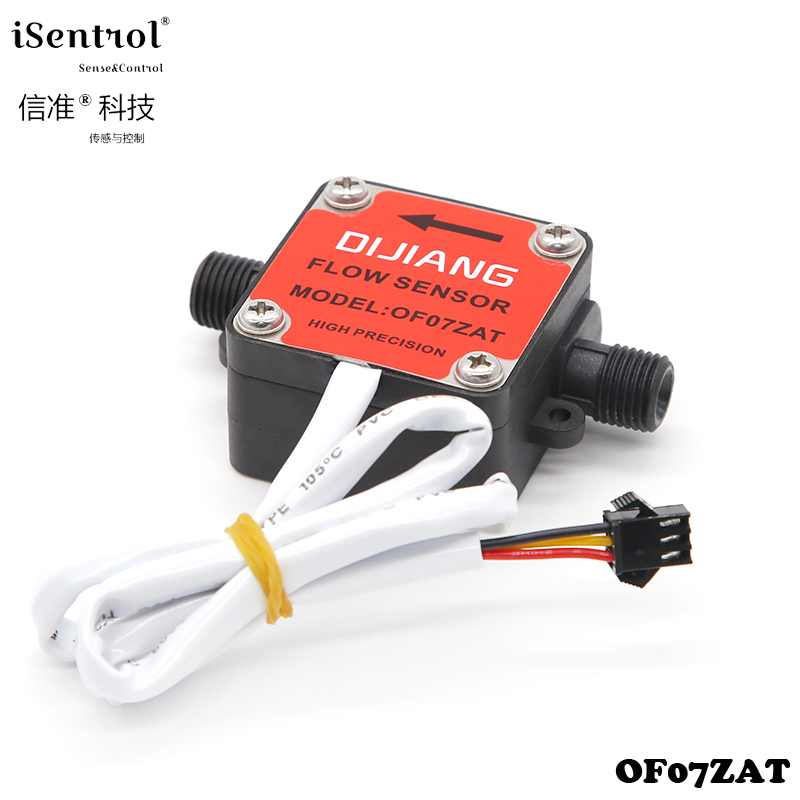

产品图片
 | |
 | |
 |
技术参数
| 产品型号 | OF07ZAT |
|---|---|
| 接口规格 | G1/4'' (DN8) |
| 流量范围 | 18-300 L/h（0.3-5LPM） |
| 适用介质 | 油、蜂蜜、牛奶等高浓度液体 |
| 耐水压 | ≤1.0MPa |
| 工作电压范围 | DC3.5~24V |
| 介质温度 | 0~80℃ |
| 阀体材料 | PPS |
| 绝缘电阻 | >100MΩ |
| 精度 | ±3% |
| 流量脉冲特性 | F=(9×Q)±3%，F是频率Q为L/min，即540个脉冲一升水 |
| 输出脉冲高电平 | >DC4.7V(输入电压DC 5V) |
| 输出脉冲低电平 | <DC 0.5V(输入电压DC 5V) |
| 输出脉冲空占比 | 50%±10% |

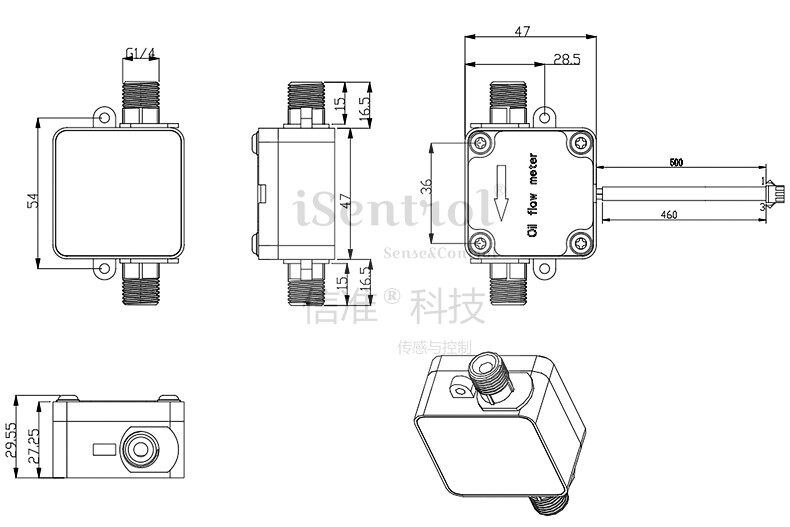

| 螺牙长度 | 13mm |
| 螺牙外径 | 10mm |
参数说明
1、所列数值仅供参考。
2、每升的脉冲次数可能因介质和安装情况而异。
3、建议根据完整的安装情况校准每升的脉冲数。
使用贴士
确保介质中不存在快速脉动
确保没有反向压力冲击
确保系统中没有空气
尽可能降低压力损失
注意流量计的安装位置
最小/最大流量应处于所选流量计的线性范围内
应定期清洁系统
避免电流峰值

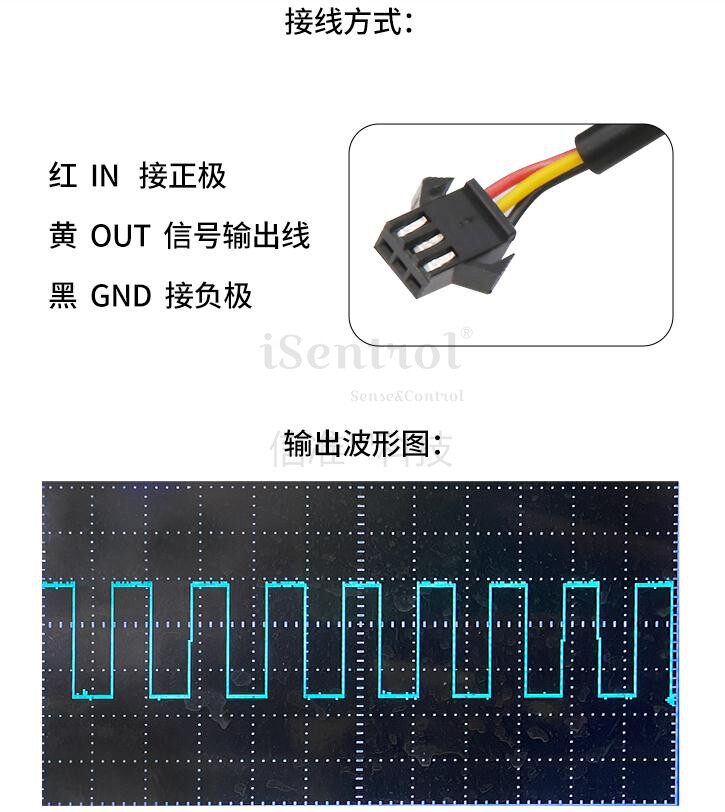

电源正极、信号线和地线的接线错误将导致流量计损坏
请勿对电气触点施加机械载荷
避免电气触点受潮
避免通过电缆产生杂散干扰（电磁干扰）（请勿将电缆与大电流负载并行敷设）
注意事项
为了避免颗粒、杂物进入产品，产品入水口处必须安装过滤网。
产品的安装要在设备内部或室内，切勿长时间暴露在户外或潮湿高温等恶劣环境下，产品的安装须避开震动和摇晃的环境和应用，以免影响产品的测量精度。
当磁性材料或者对产品产生磁力的材料靠近产品时，其特征可能发生改变。
请勿擅自拆开产品以防损坏，凡擅自拆解过的产品均不在保修范围之列。
未使用过本结构型传感器，用于直接代替时可能有不适之处，敬请注意。
禁止使用高速气流吹本产品，会导致内部部件损伤卡死，流量特性不准或者无输出。
为了技术进步，我们保留产品迭代更新的权利。
应用范围
燃气热水器、电热水器、即热式热水器、壁挂炉、太阳能热水器、热泵热水工程、洗衣机、洗碗机、智能卫浴设备、净水器、饮水机、开水器、售水机、自助贩卖机、水控一体机、控水机、IC卡水表、智能水表、热水表、一卡通管理系统、校园卡售水系统、浴室控水系统、工业冷却系统、循环水系统、锅炉系统、中央空调、制冷设备、水处理设备、配水配药设备、农业灌溉系统、化工计量设备、制药设备、食品饮料加工设备、医疗设备、洗车设备、泳池循环系统、智能机械设备、仪器仪表

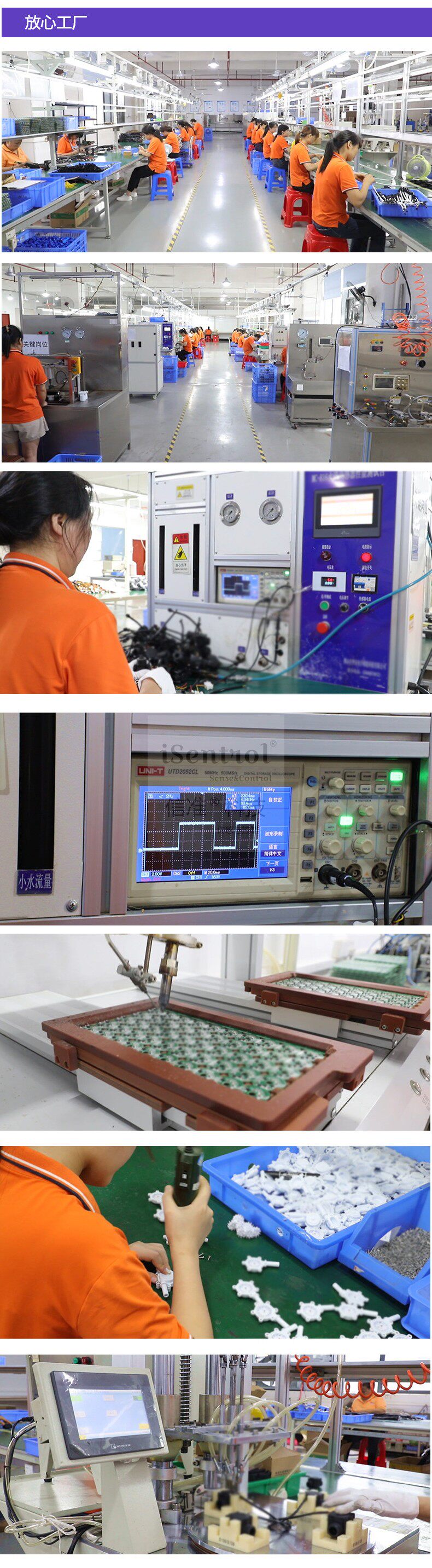

企业图片
 | |
 |
