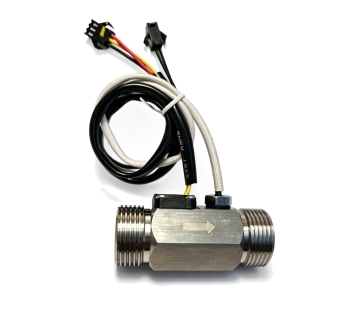

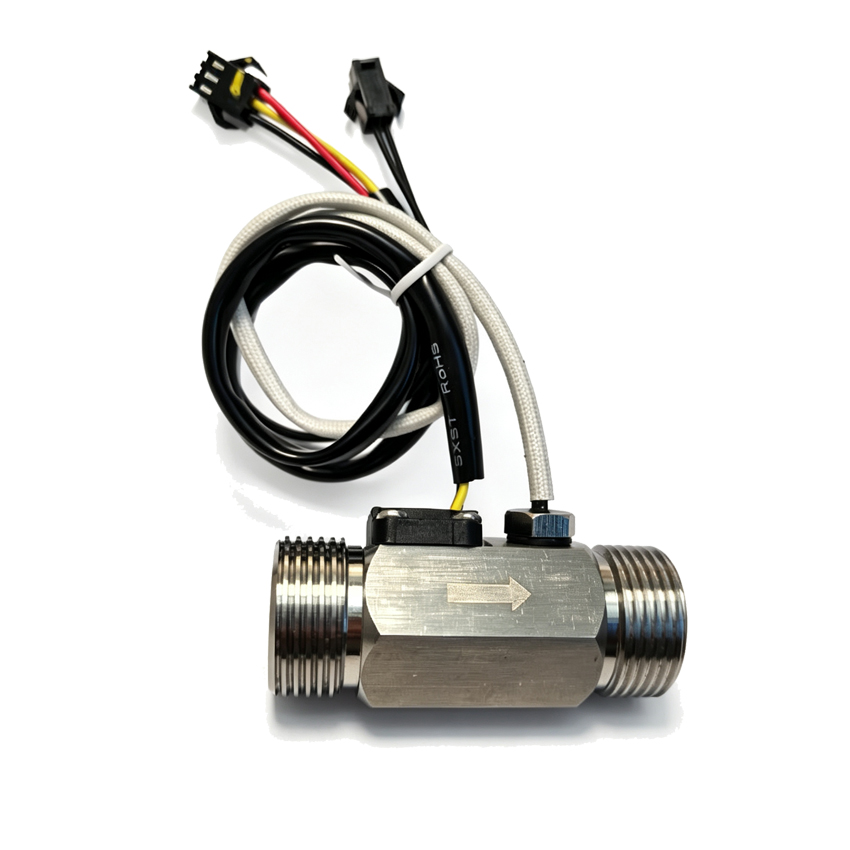

USS-HS43TLT 不锈钢6分水流量传感器带温度NTC10K B3950
产品概述
USS-HS43TLT G3/4" (DN20) 六分接口带温控
高精度叶轮式电子流量计，适用于水或类似浓度液体的流量测量。采用304不锈钢阀体，具有优异的耐腐蚀性能和长期稳定性。集成温度探头，方便采集温度，集成工控功能。
技术参数
| 产品型号 | USS-HS43TLT |
|---|---|
| 品牌 | 信准® iSentrol® |
| 接口规格 | G3/4" (DN20) 六分双外丝 |
| 外壳材料 | 304不锈钢阀体 |
| 叶轮材料 | 耐高温POM,耐温100度 |
| 转轴材料 | 304不锈钢转轴 |
| 适用介质 | 水或者浓度和水差不多的液体 |
| 适用介质温度 | -10 ~ 100℃ |
| 流量范围 | 2 - 45 L/min |
| 计量精度 | ±10% |
| 线缆和接线 | SM2.54 3P红黑黄22AWG线，红正，黑负，黄色信号输出;线长35cmSM2.54 2P黑黑22AWG 温度输出线长35cm |
| 流量信号类型 | 脉冲信号，方波 |
| 温度信号类型 | NTC10K B3950热敏电阻 |
| 占空比 | 50% |
| 脉冲特性 | F(HZ) = [8 * Q] ± 10% (水平测试) |
| 累积脉冲特性 | 1(L) = 480Hz ± 10% (水平测试) |
| 允许耐压 | ≤ 1.2 MPA |
| 工作电压范围 | DC 5 - 24V |
| 最大工作电流 | 15 mA |
| 输出脉冲高电平 | ≥ (Vcc – 0.5) V (例如供电Vcc 5V，输出高电平大于4.5V； 供电Vcc 12V，输出高电平大于11.5V； 供电Vcc 24V，输出高电平大于23.5V) |
| 输出脉冲低电平 | < 0.5 V DC |
| 外形尺寸 | 约45mm（长） |
参数说明
所列数值仅供参考
每升的脉冲次数可能因介质和安装情况而异
建议根据完整的安装情况校准每升的脉冲数
使用贴士
确保介质中不存在快速脉动
确保没有反向压力冲击
确保系统中没有空气
尽可能降低压力损失
注意流量计的安装位置
最小/最大流量应处于所选流量计的线性范围内
应定期清洁系统
避免电流峰值
电源正极、信号线和地线的接线错误将导致流量计损坏
请勿对电气触点施加机械载荷
避免电气触点受潮
避免通过电缆产生杂散干扰（电磁干扰）
注意事项
为了避免颗粒、杂物进入产品，产品入水口必须安装过滤网
产品的安装须在设备内部或室内，切勿长时间暴露在户外或潮湿高温等恶劣环境下
产品的安装须避开震动和摇晃的环境和应用，以免影响产品的测量精度
当磁性材料或对产品产生磁力的材料靠近产品时，其特征可能发生改变
请勿擅自拆开产品以防损坏，凡擅自拆解过的产品均不在保修范围之列
未使用过本结构型传感器，用于直接替代时可能有不适之处，敬请注意
禁止使用高速气流吹本产品，会导致内部部件损伤卡死，流量特性不准或无输出
为了技术进步，我们保留产品迭代更新的权利
应用范围
燃气热水器、电热水器、即热式热水器、壁挂炉、太阳能热水器、热泵热水工程、洗衣机、洗碗机、智能卫浴设备、净水器、饮水机、开水器、售水机、自助贩卖机、水控一体机、控水机、IC卡水表、智能水表、热水表、一卡通管理系统、校园卡售水系统、浴室控水系统、工业冷却系统、循环水系统、锅炉系统、中央空调、制冷设备、水处理设备、配水配药设备、农业灌溉系统、化工计量设备、制药设备、食品饮料加工设备、医疗设备、洗车设备、泳池循环系统、智能机械设备、仪器仪表
