产品名称:双路脉冲转流量RS485通讯模块
产品型号:Mod X2
产品介绍:电压范围 DC 5-12V
使用说明:
本产品遵循 MODBUS 协议指令可用命令码 0x03,0x06,0x10 CRC 校验:低位在前,高位在后
例:读取多个寄存器使用 03 指令
0x01 0x03 0x00 0x00 0x00 0x03 0x05 0xCB
(从 0x0001 号设备的 0x0000 寄存器连续读取 3 个寄存器的值)
写入单个寄存器使用 06 指令
0x01 0x06 0x00 0x01 0x00 0x03 0x19 0xCA
(将 0x0003 写入 0x0001 号设备的 0x0001 寄存器)
写入多个寄存器使用 10 指令
0x01 0x10 0x00 0x00 0x00 0x02 0x04 0x00 0x00 0x00 0x01 0x320x6F
(将 0x0000 写入 0x0001 号设备的 0x0000 寄存器,0x0001 写入 0x0001 号设备的 0x0001 寄存器)
设备默认参数:
波 特 率 :9600( 十 进 制 )
MODBUS 设备地址:1(十进制)
流量计常数 K 值:500(十进制)
寄存器地址 | 寄存器功能 | 序号 |
0x0000 | 波特率 | 0 |
0x0001 | 设备地址,可修改为 0x0001-0x00F7(十进制 1-247) | 1 |
0x0002 | 流量传感器(1)传感器脉冲 K 值,读写的数值是实际值的 100 倍 | 2 |
0x0003 | 流量传感器(1)永久累计流量高寄存器,单位,L(最大65535) | 3 |
0x0004 | 流量传感器(1)永久累计流量低寄存器,单位,L(最大65535) | 4 |
0x0005 | 流量传感器(1)永久累计流量小数,读数是实际值的 100 倍,单位,L | 5 |
0x0006 | 流量传感器(1)永久累计流量脉冲值 | 6 |
0x0007 | 流量传感器(2)传感器脉冲 K 值,读写的数值是实际值的 100 倍 | 7 |
0x0008 | 流量传感器(2)永久累计流量高寄存器,单位,L(最大65535) | 8 |
0x0009 | 流量传感器(2)永久累计流量低寄存器,单位,L(最大65535) | 9 |
0x000A | 流量传感器(2)永久累计流量小数,读数是实际值的 100 倍,单位,L | 10 |
0x000B | 流量传感器(2)永久累计流量脉冲值 | 11 |
12 | ||
0x000C | 流量传感器(1)临时累计流量高寄存器,单位,L(最大65535) | |
0x000D | 流量传感器(1)临时累计流量低寄存器,单位,L(最大65535) | 13 |
0x000E | 流量传感器(1)临时累计流量小数,读数是实际值的 100 倍,单位,L | 14 |
0x000F | 流量传感器(1)临时累计流量脉冲值(累积1L进位) | 15 |
0x0010 | 流量传感器(1)实时流量,单位:L/min,读数是实际值的 100 倍 | 16 |
0x0011 | 流量传感器(1)实时脉冲数 | 17 |
18 | ||
0x0012 | 流量传感器(2)临时累计流量高寄存器,单位,L(最大65535) | |
0x0013 | 流量传感器(2)临时累计流量低寄存器,单位,L(最大65535) | 19 |
0x0014 | 流量传感器(2)临时累计流量小数,读数是实际值的 100 倍,单位,L | 20 |
0x0015 | 流量传感器(2)临时累计流量脉冲值(累积1L进位) | 21 |
0x0016 | 流量传感器(2)实时流量,单位:L/min,读数是实际值的 100 倍 | 22 |
0x0017 | 流量传感器(2)实时脉冲数 | 23 |
波特率参数修改方式:
1、波特率默认为 9600,读数为 2。
2、如果修改波特率,修改参数如下。(如果输入非表中的数值,恢复波特率为 9600,但是读取的时候会显示为修改的数值不是 2)
寄存器参数 | 波特率 |
0 | 2400 |
1 | 4800 |
2 | 9600 |
3 | 19200 |
注意事项:
1、地址、波特率、K 值、永久累计流量各项数值修改后,需要重启设备才能生效。
2、累计流量清零前请关闭输入管道,防止清零后又有水流经过,60 秒后数值变动,程序再次更改数值导致累积量无法归零。
3、临时累计流量断电后清零,永久累计流量每 60 秒记录一次。(60 秒内必须超过 1 升的流量变动才会记录)
4、寄存器低位存满65535后会向高位进1,。示例:假设一路流量传感器 累计流量高位读数为1,累积流量低位读数为2;,那么总流量为65535*1+2=65537L
5、每一个寄存器的最大存储数值为65535,每一路流量传感器的永久累积流量最大存储数据为65535*65535+65535=42亿9千490万1760升水
6、清零操作时,关于永久累积流量的寄存器需要同时清零,即寄存器3/4/5/6要同时清零。临时累积流量清零也要按照此规则。
接线说明:
上端Vcc: 输入电源正
上端 GND:输入电源负
上端 B、A接485的B、A

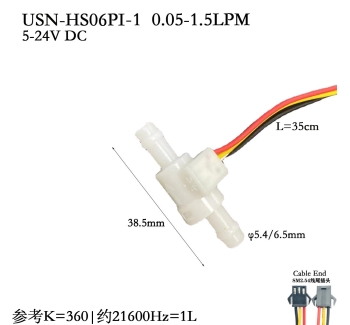

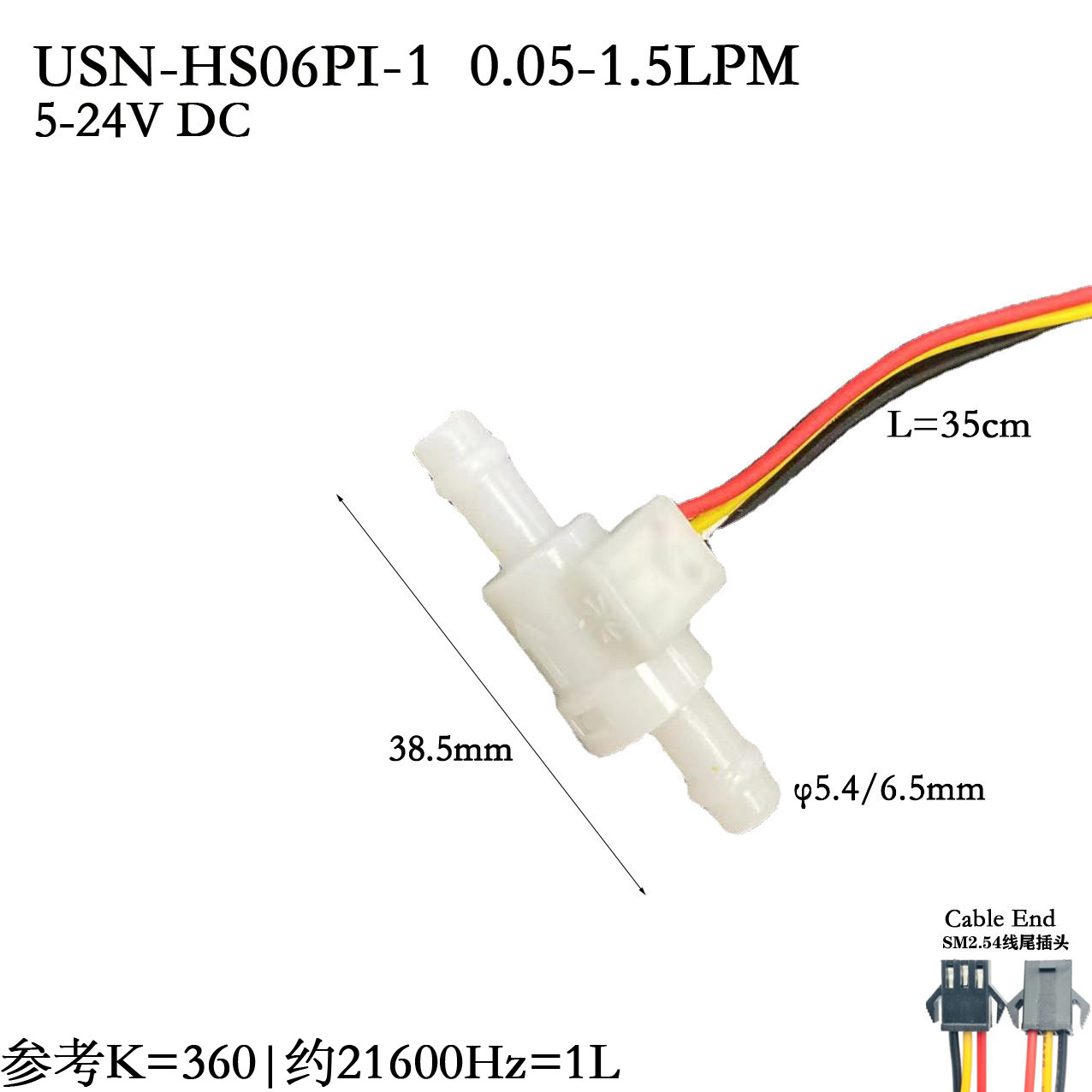

下端Vcc: 输出电源正(接水流传感器红线)
下端 GND:输出电源负 (接水流传感器黑线)
下端 IN 01: 信号输入(水流传感器1的黄线)
下端 IN 02: 信号输入(水流传感器2的黄线)
